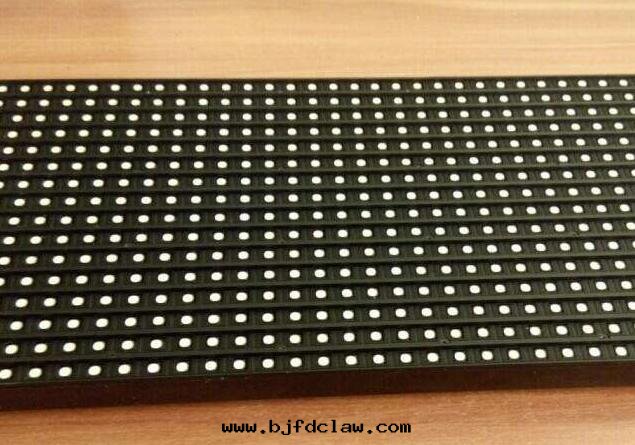

近年来led顯示屏死燈頻頻，前不久又開始了大量死燈潮流，芯片,金線，支架、工艺还是胶水到底哪个环节造成了死燈呢？顯示之家小編带大家看看！

數據顯示，LED死燈的原因可能过百種，限于时間，今天我们僅以LED光源为例，從LED光源的五大原物料（金線、芯片、支架、熒光粉、固晶胶和封裝胶）的入手，介紹部分可能導致死燈的原因。

金線

1、铜線、铜合金、金包银合金線、银合金線材代替金線

金線具有電導率大、導热性好、耐腐蝕、韌性好、化學穩定性极好等優點，但金線的价格昂貴，導致封裝成本过高。在元素周期表中，过渡族金屬元素中金、银、铜和鋁四種金屬元素具有较高的導電性能。很多LED廠商試图開發諸如铜合金、金包银合金線、银合金線材来代替昂貴的金線。雖然这些替代方案在某些特性上優于金線，但是在化學穩定性方面卻差很多，比如银線和金包银合金線容易受到硫/氯/溴化腐蝕，铜線容易氧化。在類似于吸水透气海綿的封裝矽胶来说，这些替代方案使鍵合丝易受到化學腐蝕，光源的可靠性降低，使用时間长了，LED燈珠容易斷線死燈。

2、直径偏差

1克金，可以拉制出长度26.37m、直径50μm（2 mil）的金線，也可以拉制长度105.49m、直径25μm（1 mil）的金線。如果打金線长度都是固定的，如果来料金線的直径为原来的一半，那麼对打的金線所測電阻为正常的四分之一。

对于供應商来说，金線直径越细，成本越低，在售价不變的情況下，利潤越高。而对于使用金線的LED客户来说，采購直径上偷工減料的金線，会存在金線電阻升高，熔斷電流降低的风險，会大大降低LED光源的壽命。如1.0 mil的金線壽命，必然比1.2 mil的金線要短。

3、表面缺陷

（1）丝材表面應无超过線径5%的刻痕、凹坑、劃傷、裂紋、凸起、打折和其他降低器件使用壽命的缺陷。金線在拉制过程，丝材表面出現的表面缺陷，会導致電流密度加大，使損傷部位易被燒毀，同时抗機械應力的能力降低，造成內引線損傷处斷裂。　　

（2）金線表面應无油污、鏽蝕、塵埃及其他粘附物，这些会降低金線与LED芯片之間、金線与支架之間的鍵合強度。

4、拉斷負荷和延伸率过低

能承受樹脂封裝时所産生的沖擊的良好金線必須具有規定的拉斷負荷和延伸率。同时，金線的破斷力和延伸率对引線鍵合的質量起關鍵作用，具有高的破斷率和延伸率的鍵合丝更利于鍵合。太软的金丝会導致以下不良：

（1）拱丝下垂；

（2）球形不穩定；

（3）球頸部容易收縮；

（4）金線易斷裂。

太硬的金丝会導致以下不良：

（1）将芯片電极或外延打出坑洞；

（2）金球頸部斷裂；

（3）形成合金困難；

（4）拱丝弧線控制困難。

芯片

1、芯片抗静電能力差

LED燈珠的抗静電指标高低取決于LED發光芯片本身，与封裝材料預計封裝工艺基本无關，或者说影响因素很小，很细微；LED燈更容易遭受静電損傷，这与两个引脚間距有關系，LED芯片裸晶的两个電极間距非常小，一般是一百微米以內吧，而LED引脚則是两毫米左右，當静電電荷要轉移时，間距越大，越容易形成大的電位差，也就是高的電壓。所以，封成LED燈後往往更容易出現静電損傷事故。

2、芯片外延缺陷

LED外延片在高温长晶过程中，襯底、MOCVD反應腔內残留的沉积物、外圍气體和Mo源都会引入雜質，这些雜質会滲入磊晶层，阻止氮化镓晶體成核，形成各種各樣的外延缺陷，最終在外延层表面形成微小坑洞，这些也会嚴重影响外延片薄膜材料的晶體質量和性能。

3、芯片化學物残餘

電极加工是制作LED芯片的關鍵工序，包括清洗、蒸鍍、黃光、化學蝕刻、熔合、研磨，会接觸到很多化學清洗劑，如果芯片清洗不夠干淨，会使有害化學物残餘。这些有害化學物会在LED通電时，与電极發生電化學反應，導致死燈、光衰、暗亮、發黑等現象出現。因此，鑒定芯片化學物残留对LED封裝廠来说至關重要。

4、芯片的受損

LED顯示屏芯片的受損会直接導致LED失效，因此提高LED芯片的可靠性至關重要。蒸鍍过程中有时需用彈簧夾固定芯片，因此会産生夾痕。黃光作業若顯影不完全及光罩有破洞会使發光區有残餘多出的金屬。晶粒在前段制程中，各项制程如清洗、蒸鍍、黃光、化學蝕刻、熔合、研磨等作業都必須使用鑷子及花籃、载具等，因此会有晶粒電极刮傷的情況發生。

芯片電极对焊點的影响：芯片電极本身蒸鍍不牢靠，導致焊線後電极脫落或損傷；芯片電极本身可焊性差，会導致焊球虛焊；芯片存儲不當会導致電极表面氧化，表面玷污等等，鍵合表面的輕微污染都可能影响两者間的金屬原子擴散，造成失效或虛焊。

5、新结構工艺的芯片与光源物料的不兼容

新结構的LED芯片電极中有一层鋁，其作用为在電极中形成一层反射鏡以提高芯片出光效率，其次可在一定程度上減少蒸鍍電极时黃金的使用量從而降低成本。但鋁是一種比较活潑的金屬，一旦封裝廠来料管控不嚴，使用含氯超标的胶水，金電极中的鋁反射层就会与胶水中的氯發生反應，從而發生腐蝕現象。

LED支架

1、鍍银层过薄

市场上現有的LED光源選擇铜作为引線框架的基體材料。为防止铜發生氧化，一般支架表面都要電鍍上一层银。如果鍍银层过薄，在高温条件下，支架易黃變。鍍银层的發黃不是鍍银层本身引起的，而是受银层下的铜层影响。在高温下，铜原子会擴散、滲透到银层表面，使得银层發黃。铜的可氧化性是铜本身最大的弊病。當铜一旦出現氧化狀态，導热和散热性能都会大大的下降。所以鍍银层的厚度至關重要。同时，铜和银都易受空气中各種揮發性的硫化物和鹵化物等污染物的腐蝕，使其表面發暗變色。有研究表明，變色使其表面電阻增加約20～80%，電能損耗增大，從而使LED的穩定性、可靠性大为降低，甚至導致嚴重事故。

2、鍍银层硫化

LED光源怕硫，这是因为含硫的气體会通过其多孔性结構的矽胶或支架縫隙，与光源鍍银层發生硫化反應。LED光源出現硫化反應後，産品功能區会黑化，光通量会逐漸下降，色温出現明顯漂移；硫化後的硫化银随温度升高導電率增加，在使用过程中，极易出現漏電現象；更嚴重的狀況是银层完全被腐蝕，铜层暴露。由于金線二焊點附着在银层表面，當支架功能區银层被完全硫化腐蝕後，金球出現脫落，從而出現死燈。

3、鍍银层氧化

在LED發黑初步診斷的案例中發現硫/氯/溴元素越難越難找了，然而LED光源鍍银层發黑迹象明顯，这可能与银氧化有關。但EDS能譜分析等純元素分析檢測手段都不易判定氧化，因为存在于空气环境、樣品表面吸附以及封裝胶等有機物中的氧元素都会干擾檢測结果的判定，因此判定氧化發黑的结論需要使用SEM、EDS、顯微紅外光譜、XPS等專業檢測以及光、電、化學、环境老化等一系列可靠性对比實验，结合專業的檢測知識及電鍍知識进行綜合分析。

4、電鍍質量不佳

鍍层質量的優劣主要決定于金屬沉积层的结晶組織，一般来说，结晶組織愈细小，鍍层也愈致密、平滑、防護性能也愈高。这種结晶细小的鍍层稱为“微晶沉积层”。好的電鍍层應該鍍层结晶细致、平滑、均勻、連續，不允許有污染物、化學物残留、斑點、黑點、燒焦、粗糙、針孔、麻點、裂紋、分层、起泡、起皮起皺、鍍层剝落、發黃、晶狀鍍层、局部无鍍层等缺陷。

在電鍍生産實踐中，金屬鍍层的厚度及鍍层的均勻性和完整性是檢查鍍层質量的重要指标之一，因为鍍层的防護性能、孔隙率等都与鍍层厚度有直接關系。特變是陰极鍍层，随着厚度的增加，鍍层的防護性能也随之提高。如果鍍层的厚度不均勻，往往其最薄的地方首先被破壞，其餘部位鍍层再厚也会失去保護作用。

鍍层的孔隙率较多，氧气等腐蝕性的气體会通过孔隙进入腐蝕铜基體

5、有機物污染

因为電鍍过程中会用到各種含有機物的藥水，鍍银层如果清洗不干淨或者選用質量较差以及變質的藥水，这些残留的有機物一旦在光源點亮的环境中，在光、热和電的作用下，有機物則可能發生氧化还原等化學反應導致鍍银层表面變色。

6、水口料

塑料的材質是LED封裝支架導热的關鍵，如果PPA支架是水口料，会使PPA的塑料性能降低，從而産生以下問題：高温承受能力差，易變形，黃變，反射率變低；吸水率高，支架会因吸水造成尺寸變化及機械強度下降；与金屬和矽胶结合性差，比较挑胶，与很多矽胶都不匹配。这些潛在問題，使得燈珠很難使用在稍大的功率上，一旦超出了使用功率範圍，初始亮度很高，但衰減很快，沒用几个月燈就暗了。

熒光粉

1、熒光粉水解

氮化物的熒光粉容易水解，失效。

2、熒光粉自發热的機制

熒光粉自發热的機制，使得熒光粉层的温度往往高于 LED 芯片 p-n 结。其原因是熒光粉的轉換效率並不能达到 100%，因此熒光粉吸收的一部分藍光轉化成黃光，在高光能量密度 LED 封裝中熒光粉吸收的另一部分光能量則變成了热量。由于熒光粉通常和矽胶掺在一起，而矽胶的热導率非常低，只有 0.16 W/mK，因此熒光粉産生的热量会在较小的局部區域累积，造成局部高温，LED 的光密度越大則熒光粉的發热量越大。當熒光粉的温度达到 450 摄氏度以上是，会使熒光粉颗粒附近的矽胶出現碳化。一旦有某个地方的矽胶出現碳化發黑，其光轉化效率更低，該區域将吸收更多 LED 發出的光能量並轉化更多的热量，温度繼續增加，使得碳化的面积越来越大。

固晶胶

1、银胶剝離

導電银胶的基體是环氧樹脂類材料，热膨脹系數比芯片和支架都大很多，在燈珠的冷热沖擊使用环境中，会因为热的問題産生應力，温度變化劇烈的环境中效應将更为加劇，胶體本身有拉伸斷裂強度和延展率，當拉力超过时，那麼胶體就裂開了。固晶胶的在界面处剝離，散热急劇變差，芯片産生的热不能導出，结温迅速升高，大大加速了光衰的进程。

2、银胶分层

银粉颗粒以懸浮狀态分散在漿料體系中，银粉和基體之間由于受到密度差、電荷 、凝聚力 、作用力和分散體系的结構等諸多因素的影响，常出現银粉沉降分层現象，如果沉降过快会使産品在挂漿时産生流挂 ,塗层厚薄不均勻 ,乃至影响到塗膜的物化性能，分层也会影响器件的散热、粘接強度和導電性能 。

3、银離子遷移

某客户用矽胶封裝，導電银胶粘结的垂直倒裝光源出現漏電現象，通过对不良燈珠分析。在芯片側面檢測出异常银元素，並可觀察到银颗粒從底部正极银胶區域以枝晶狀延伸形貌逐漸擴散到芯片上部P-N结側面附近，因此判定不良燈珠漏電失效极有可能为来自固晶银胶的银離子在芯片側面發生離子遷移所造成。银離子遷移現象是在在産品使用过程中逐漸形成的，随着遷移現象的加重，最終银離子会導通芯片P-N结，造成芯片側面存在低電阻通路，導致芯片出現漏電流异常，嚴重情況下甚至造成芯片短路。银遷移的原因是多方面的，但主要原因是银基材料受潮，银胶受潮後，侵入的水分子使银離子化，並在由下到上垂直方向電场作用下沿芯片側面發生遷移。因此建議客户慎用矽胶封裝、银胶粘结垂直倒裝芯片的燈珠，選用金锡共晶的焊接方式将芯片固定在支架上，並加強燈具防水特性檢測。

4、固晶胶不干

LED封裝用有機矽的固化劑含有白金（鉑）絡合物，而这種白金絡合物非常容易中毒，毒化劑是任意一種含氮（N）、磷（P）、硫（S）的化合物，一旦固化劑中毒，則有機矽固化不完全，則会造成線膨脹系數偏高，應力增大。

封裝胶

1、胶水耐热性差

據我们的檢測表明，純矽胶到400度才開始裂解，但是添加了环氧樹脂的改性矽胶的耐热性被拉低到环氧樹脂的水平，當这種改性矽胶運用到大功率LED或者高温环境中，会出現胶體發黃發黑開裂死燈等現象

2、胶水不干

LED封裝用有機矽的固化劑含有白金（鉑）絡合物，而这種白金絡合物非常容易中毒，毒化劑是任意一種含氮（N）、磷（P）、硫（S）的化合物，一旦固化劑中毒，則有機矽固化不完全，則会造成線膨脹系數偏高，應力增大。

易發生矽胶“中毒”的物質有：含N，P，S等有機化合物；Sn，Pb、Hg、Sb、Bi、As等重金屬離子化合物；含有乙炔基等不飽和基的有機化合物。要注意下面这些物料：

 有機橡胶：硫磺硫化橡胶例如手套

 环氧樹脂、聚氨酯樹脂：胺類、异氰酸脂類固化劑

 綜合型有機矽RTV橡胶：特别是使用Sn類觸媒

 软質聚氰乙烯：可塑劑、穩定劑

 焊劑

 工程塑料：阻燃劑、增強耐热劑、紫外線吸收劑等

 鍍银，鍍金表面（制造时的電鍍液是主要原因）

 Solder register産生的脫气（有機矽加热固化引起）

3、封裝胶線膨脹系數过大

在燈珠的冷热沖擊使用环境中，会因为热的問題産生應力，温度變化劇烈的环境中效應将更为加劇，胶體本身有拉伸斷裂強度和延展率，當拉力超过时，那麼胶體就裂開了。4、胶水含氯

但目前國內环氧樹脂生産企業普遍生産規模小，管理模式和生産工艺落後，操作機械自动化程度不高，導致环氧樹脂的各项參數難以保障。低品質的环氧樹脂的生産与我國現狀産業現狀有關，産業急需升級。

环氧樹脂中的氯不僅对支架鍍银层、合金線或其他活潑金屬及芯片電极（鋁反射层）造成氯化腐蝕，而且也能与胺類固化劑起絡合作用而影响樹脂的固化。氯含量是环氧樹脂的一个重要物性指标，它是指环氧樹脂中所含氯的質量分數，包括有機氯和无機氯。无機氯会影响固化樹脂的電性能。有機氯含量标志着分子中未起閉环反應的那部分氯醇基团的含量，它含量應盡可能地降低，否則也要影响樹脂的固化及固化物的性能。
