很多人在安裝LED顯示屏时，为了节約成本，都会選擇買邊框、模組、排線、電源、控制卡等材料来自己組裝成LED顯示屏，那麼如何把一块块模組組裝成一整块大的LED屏幕，並且正常使用呢?小編为您詳解磁吸条屏安裝步驟。

　　先算一下尺寸：單元闆用的是P5的全彩模組尺寸为320*160mm，长15块，高12块，这块彩屏共用180块模組。320*15=4800mm，160*12=1920mm，淨面积为4800mm*1920mm各加10mm的餘头(除去包不鏽鋼用去2mm，*闆的接縫为5-8mm。上下的餘头可以留到上面從正面看看不到)，邊框尺寸为4810mm*1930mm。

　　一、首先做邊框

　　從市场上買4*4的方鋼4根2*2的4根(6米长)，先用4*4的方鋼做一个田字架，大邊框的尺寸为4850mm*1970mm，因为小邊框內的尺寸才是裝屏的尺寸，方鋼为40mm，所以是这个尺寸。焊的时候用鋼角尺盡可能的焊好90度角。中間那个尺寸不重要。田字架做好後，開始在上面焊小方鋼，小方鋼的內部尺寸为4810mm*1930mm四角及中部用剩下的4*4方鋼切成小段焊上去方便包不鏽鋼。

　　小連框做好後開始焊背条，前两块用闆量着焊，找到尺寸後一直往下焊就行了。背条是40mm宽的，长度为1980mm左右，两头能夠着好焊就行。焊好後的邊框(照的是背面)邊框就可以拿到大廳內安裝了。牆頂部做好两个角鋼挂鈎。

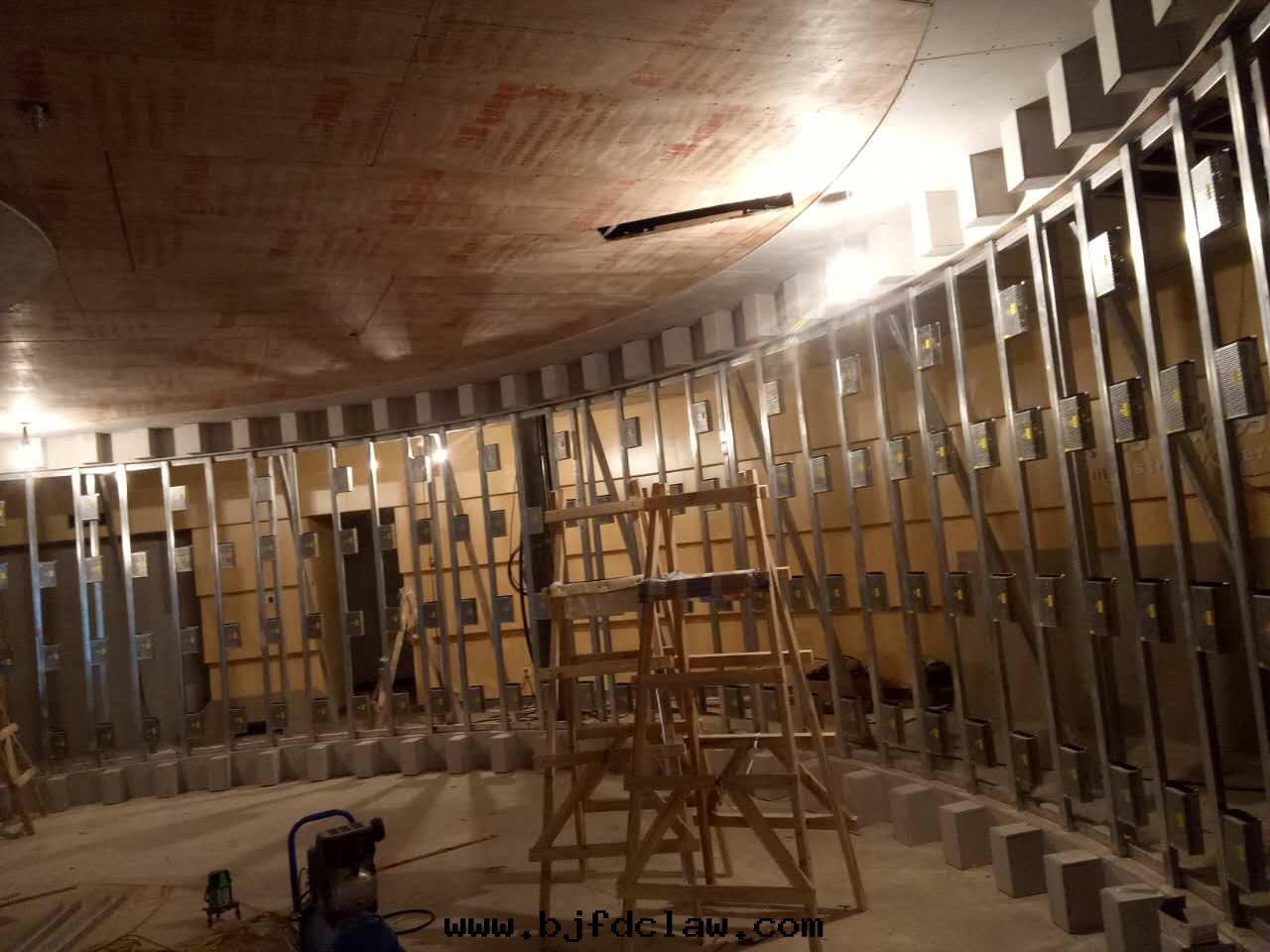

　　把焊接好的方鋼固定在牆上

　　二、裝電源、控制卡、模組

　　架子挂好後，四周留10mm的空隙，因为室內屏不能做成加风扇的箱體框，只有靠这10mm的空隙简單通风了。

　　裝電源的时候先接好两条成品電源線，5V輸出一定要看好正負极，如果接反電源輸出線的話，電源線、模組當时就冒煙，如果还連控制卡的話卡也燒了。

　　每根成品電源線有两个接头，这樣每块電源能带四块模組。然後是220V連接，用2平方的软铜線把每一排串在一起就行，*出三組220V電源線，进一个空開，空開上面进一对6平方的铜線。这块屏功率大約9千瓦，所以6平方線有剩餘。

　　電源接好後裝控制卡，控制卡用的是5块同步接收卡。

　　三、接收卡与模組連接

　　每张卡带三列模組，共36块闆，这樣每三列裝一块卡，從就近的電源上取5V给卡供上電，注意正負极，然後用网線把5张卡連起来，靠電源接头的网口是輸入口，右邊是*块卡，也是头卡，輸入接的是電腦的千兆网卡，然後輸出网口接的是第2块卡的輸入口，第2块卡的輸出口接的是第3块卡的輸入口，这樣一直到一张卡，第5张卡，輸入接第4张卡的輸出。輸出口为空。

　　裝模組之前要用不鏽鋼包邊，这僅僅是为了好看，也是安裝單位要求的，專門找来了做不鏽鋼的师傅来量了尺寸，我估算了下他量完鋼结構後加大了5mm吧，为方便能好安裝又能卡死。

　　四、安裝模組

　　扣好不鏽鋼邊後就能開绐上模組了。從上往下或從下往上裝，自带的排線长短只适合模組与模組的連接，從控制卡到模闆的长排線是要自己做的，(也可以跟賣模組的要)*上面和*下面用的排線*     长，大概是1米半长，下面開始制作长排線。

　　有工具的話，两头一壓就行了，上那个固定卡子，很多时候因为背条支着放不平模組，裝的时候还得剪掉，插排線的时候紅邊向上，模組的箭头向上，沒有箭头的字向上，前面的輸入連接後面的輸出。

　　这块彩屏共用5张卡，1块卡拖三列模組，每张卡上面有12个T75接口，这块屏從上到下也是12排，當好插滿，对應插好就可以了，屏接口的*下面一針标着OE，但是不是插排線的紅邊，(这个和單双色屏剛好相反)，排線插反也不会燒模組或卡，只是模組上顯示一条亮線。

　　五、調試

　　裝好三列模組一张卡後通電測試，有問題的話及时解決，因为再裝下一組的話就会盖住这张卡无法測試，控制卡上面有一个測試按鍵，如果安裝正常的話屏会依次顯示紅、綠、藍、行、场、點信息，正常的話再安裝下一組，直到安裝完成。
