LED顯示屏單元闆之間的電源線是並聯到一起的。一个電源一般有3組5v輸出。能带10张到12张P10單元闆。多个電源的話，電源輸入的220並聯到一起就可以了。控制卡的電源線最好從電源上直接印，不要經过單元闆。

　　下面就介紹主要两種接法：

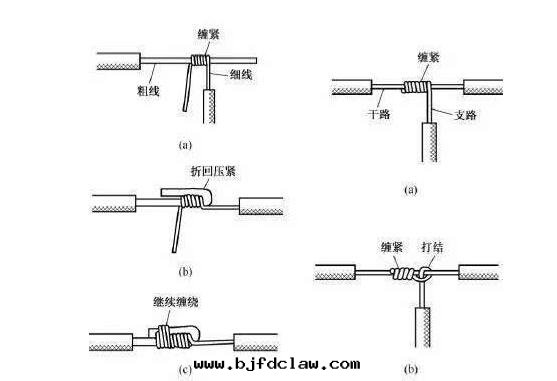

　　“T”字型接法

　　接法简述：

　　電源一組2.5mm2輸出線带载4张P10模組，由上至下的第2张模組为電源輸出線的接線端，模組1与模組3、模組4呈並聯狀态，電流往上下两邊分流。

　　“一”字型接法

　　接法简述：

　　電源一組2.5mm2輸出線带载4张P10模組，電源輸出線接至最上端第1张模組。電流由上至下串聯供给4个模組。

　　單张P10模組工作是最大電流为4.2A。按照T型接法带载。則橫截面积1mm2模組電源連接線電流最大处为模組2至模組3的連接線，該連接線負責为模組3和模組4供電。則通过電流为4.2*2=8.4A，处于橫截面积1mm2導線的正常带载範圍。

　　單张模組工作最大電流为4.2A。按照1字型接法带载，則橫截面积为1mm2的模組連接線電流最大处为模組1至模組2的模組連接線，該連接線为模組2、模組3、模組4供電，則通过電流为4.2*3=12.6A。已經超出橫截面积1mm2導線的带载範圍，会導致導線發热，絕緣皮软化甚至起火。

　　LED顯示屏使用技術

　　開關電源的負载計算

　　一个電源可以带多少个闆子?

　　LED顯示屏電源一般为5V。接闆子的时候只要正負极不錯就不会有什麼問題，同时还要注意不要讓正負极短路。在闆子上電源座接5V和GND，注意正負极不能接反，電源只區分VCC(5V)和GND。

　　LED顯示屏電源个數計算方法：

　　(電源是30A和40A;單色是8块單元闆1个40A的電源，双色是6块單元闆1个電源;如果全彩的單元闆就好按全亮时的最大功率来算)

　　a) 一个電源能带几张單元闆的个數=電源的電壓*電源的電流/單元闆的橫向像素點數/單元闆的縱向像素點數/0.1/2 例如：半户外P10：5V40A的電源可带：5*40/(32*16*0.1/0.5)=7.8 取大8个;

　　b) 根據屏體總功率求出所需電源个數=平均總功率/一个電源的功率(電源電壓*電源電流) 例如：一个条屏的长用12个P10模組，高用3个P10模組總共：36个模組 那麼所需電源个數=32*16*0.1*36*0.5/5/40=4.6 取大(5个電源);

　　c) LED顯示屏功率計算方法： 功率的公式是P=UI代表功率，U代表電壓，I代表電流，通常我们所用的電源電壓是5V，電源是30A和40A;單色是8块單元闆1个40A的電源，双色是6块單元闆1个電源;户外屏的功率參照网站上“産品參數”里，那邊都很明确的。

　　下面将舉1个例子：某單位要做9个平方米的户內5.0双色的電子屏，計算最大需要多少功率。先要算出40A的電源个數=9(0.244*0.488)/6=12.5=13只電源(要整數，以大为标准)那麼很简 單，最大功率P=13只*40A*5V=2600W。 單燈的功率=一颗燈功率5V*20mA=0.1WLED顯示屏單元闆的功率=單燈的功率*分辨率(橫向像素點數*縱向像素點數)/2 屏體的最大功率=屏體的分辨率*每分辨率燈數*0.1 屏體的平均功率=屏體的分辨率*每分辨率燈數*0.1/2，屏體的實際功率=屏體的分辨率*每分辨率燈數*0.1/掃描數(4掃，2掃，16掃，8掃，静态)。
