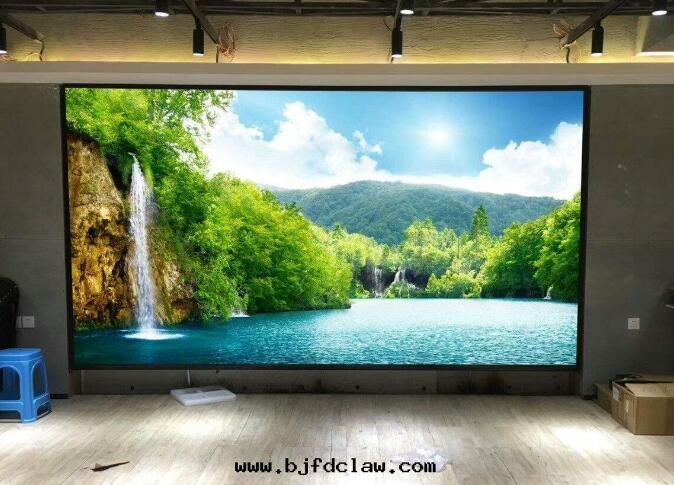

LED相比其他顯示技術，具有自發光、色彩还原度優异、刷新率高、省電、易于维護等優勢。高亮度、通过拼接可實現超大尺寸这两个特性，是LED 顯示屏在过去二十年高速增长的決定性因素。在超大屏幕室外顯示領域，迄今还沒有其他技術能夠与LED顯示技術相抗衡。

但是在过去，LED顯示屏也有其不足，比如封裝燈珠之間間距大，造成分辨率较低，不适合室內和近距離觀看。为了提高分辨率，必需縮小燈珠之間間距，但是燈珠的尺寸縮小，雖然能夠提升整屏分辨率，成本也会快速上升，过高的成本影响了小間距led顯示屏的大規模商業應用。

近几年来，借助于芯片制造和封裝廠商、IC電路廠商和屏幕制造廠商等的多方努力，單封裝器件成本越来越低，LED封裝器件越来越小，顯示屏像素間距越来越小、分辨率越来越高，使得小間距LED顯示屏在户內大屏顯示方面的優勢越来越明顯。

目前，小間距LED主要應用于廣告傳媒、體育场館、舞台背景、市政工程等領域，並且在交通、廣播、軍隊等領域不斷開拓市场。預計到2018年，市场規模接近百亿。可以預測，在未来几年內，小間距LED顯示屏将不斷擴展市场份額，並擠占DLP背投的市场空間。據光大證券研究所預測，到2020年，小間距LED顯示屏对DLP背投的替代率将达到70%~80%。

笔者從業于藍綠LED芯片制造行業，從事産品開發工作多年。下面從産品設計、工艺技術的角度来論述小間距LED顯示屏的發展对藍綠LED芯片提出的需求，以及芯片端可能采取的應对方案。

小間距LED顯示屏对LED芯片提出的需求

作为LED顯示屏核心的LED芯片，在小間距LED發展过程中起到了至關重要的作用。小間距LED顯示屏目前的成就和未来的發展，都依赖于芯片端的不懈努力。

一方面，户內顯示屏點間距從早期的P4，逐步減小到P1.5，P1.0，还有開發中的P0.8。与之对應的，燈珠尺寸從3535、2121縮小到1010，有的廠商開發出0808、0606尺寸，甚至有廠商正在研發0404尺寸。

众所周知，封裝燈珠的尺寸縮小，必然要求芯片尺寸的縮小。目前，市场常見小間距顯示屏用藍綠芯片的表面积为30mil2 左右，部分芯片廠已經在量産25mil2 ，甚至20mil2 的芯片。

另一方面，芯片表面积的變小，單芯亮度的下降，一系列影响顯示品質的問題也變得突出起来。

首先是对于灰度的要求。与户外屏不同，户內屏需求的難點不在于亮度而在于灰度。目前户內大間距屏的亮度需求是1500 cd/m2 -2000 cd/m2左右，小間距LED顯示屏的亮度一般在600 cd/m2 -800 cd/m2 左右，而适宜于长期注目的顯示屏最佳亮度在100 cd/m2 -300cd/m2 左右。

目前小間距LED屏幕的難題之一是“低亮低灰”。即在低亮度下的灰度不夠。要實現“低亮高灰”，目前封裝端采用的方案是黑支架。由于黑支架对芯片的反光偏弱，所以要求芯片有足夠的亮度。

其次是顯示均勻性問題。与常規屏相比，間距變小会出現餘輝、第一掃偏暗、低亮偏紅以及低灰不均勻等問題。目前，針对餘輝、第一掃偏暗和低灰偏紅等問題，封裝端和IC控制端都做出了努力，有效的減緩了这些問題，低灰度下的亮度均勻問題也通过逐點校正技術有所緩解。但是，作为問題的根源之一，芯片端更需要付出努力。具體来说，就是小電流下的亮度均勻性要好，寄生電容的一致性要好。

第三是可靠性問題。現行行業标准是LED死燈率允許值为万分之一，顯然不适用于小間距LED顯示屏。由于小間距屏的像素密度大，觀看距離近，如果一万个就有1个死燈，其效果令人无法接受。未来死燈率需要控制在十万分之一甚至是百万分之一才能滿足长期使用的需求。

總的来说，小間距LED的發展，对芯片段提出的需求是：尺寸縮小，相对亮度提升，小電流下亮度一致性好，寄生電容一致性好，可靠性高。

芯片端的解決方案

1.尺寸縮小芯片尺寸縮小

表面上看，就是版图設計的問題，似乎只要根據需要設計更小的版图就能解決。但是，芯片尺寸的縮小是否能无限的进行下去呢?答案是否定的。有如下几个原因制約着芯片尺寸縮小的程度：

(1)封裝加工的限制。封裝加工过程中，两个因素限制了芯片尺寸的縮小。一是吸嘴的限制。固晶需要吸取芯片，芯片短邊尺寸必須大于吸嘴內径。目前有性价比的吸嘴內径为80um左右。二是焊線的限制。首先是焊線盤即芯片電极必須足夠大，否則焊線可靠性不能保證，業內報道最小電极直径45um;其次是電极之間的間距必須足夠大，否則两次焊線間必然会相互干擾。

(2)芯片加工的限制。芯片加工过程中，也有两方面的限制。其一是版图布局的限制。除了上述封裝端的限制，電极大小，電极間距有要求外，電极与MESA距離、劃道宽度、不同层的邊界線間距等都有其限制，芯片的電流特性、SD工艺能力、光刻的加工能力決定了具體限制的範圍。通常，P電极到芯片邊緣的最小距離会限定在14μm以上。

其二是劃裂加工能力的限制。SD劃片+機械裂片工艺都有极限，芯片尺寸过小可能无法裂片。當晶圆片直径從2英寸增加到4英寸、或未来增加到6英寸时，劃片裂片的難度是随之增加的，也就是说，可加工的芯片尺寸将随之增大。以4寸片为例，如果芯片短邊长度小于90μm，长宽比大于1.5：1的，良率的損失将顯著增加。

基于上述原因，笔者大膽預測，芯片尺寸縮小到17mil2後，芯片設計和工艺加工能力接近极限，基本再无縮小空間，除非芯片技術方案有大的突破。

2.亮度提升

亮度提升是芯片端永恒的主題。芯片廠通过外延程式優化提升內量子效應，通过芯片结構調整提升外量子效應。

不过，一方面芯片尺寸縮小必然導致發光區面积縮小，芯片亮度下降。另一方面，小間距顯示屏的點間距縮小，对單芯片亮度需求有下降。两者之間是存在互補的關系，但要留有底線。目前芯片端为了降低成本，主要是在结構上做減法，这通常要付出亮度降低的代价，因此，如何權衡取舍是業者要注意的問題。

3.小電流下的一致性

所謂的小電流，是相对常規户內、户外芯片試用的電流来说的。如下图所示的芯片I-V曲線，常規户內、户外芯片工作于線性工作區，電流较大。而小間距LED芯片需要工作于靠近0點的非線性工作區，電流偏小。

在非線性工作區，LED芯片受半導體開關阈值影响，芯片間的差异更明顯。对大批量芯片进行亮度和波长的離散性的分析，容易看到非線性工作區的離散性遠大于線性工作區。这是目前芯片端的固有挑戰。

應对这个問題的辦法首先是外延方向的優化，以降低線性工作區下限为主;其次是芯片分光上的優化，将不同特性芯片區分開来。

4.寄生電容一致性

目前芯片端沒有条件直接測量芯片的電容特性。電容特性与常規測量项目之間的關系尚不明朗，有待業者去總结。芯片端優化的方向一是外延上調整，一是電性分檔上的细化，但成本很高，不推薦。

5.可靠性

芯片端可靠性可以用芯片封裝和老化过程中的各项參數来描述。但總的说来，芯片上屏以後的可靠性的影响因素，重點在ESD和IR两项。

ESD是指抗静電能力。據IC行業報道，50%以上芯片的失效与ESD有關。要提高芯片可靠性，必須提升ESD能力。但是，在相同外延片，相同芯片结構的条件下，芯片尺寸變小必然带来ESD能力的削弱。这是与電流密度和芯片電容特性直接相關的，无法抗拒。

IR是指反向漏電，通常是在固定反向電壓下測量芯片的反向電流值。IR反映的是芯片內部缺陷的數量。IR值越大，則说明芯片內部缺陷越多。

要提升ESD能力和IR表現，必須在外延结構和芯片结構方面做出更多優化。在芯片分檔时，通过嚴格的分檔标准，可以有效的把ESD能力和IR表現较弱的芯片剔除掉，從而提升芯片上屏後的可靠性。
