LED顯示屏越来越廣泛的應用于我们的日常生活中，相信你对它一定不陌生，但很少有人詳细了解LED顯示屏，重慶彩光科技示带您一起来了解下。

（一）LED顯示屏構造

1、金屬结構框架,其作用是構成內框架，搭载顯示單元闆或模組等各種電路闆以及開關電源

2、顯示單元：是LED顯示屏的主體部分，由LED燈及驅动電路構成。户內屏就是各種規格的單元顯示闆，户外屏就是模組箱體。

3、掃描控制闆：該電路闆的功能是數據緩沖，産生各種掃描信号以及占空比灰度控制信号。

4、開關電源：将220V交流電變为各種直流電提供给各種電路。

5、傳輸電缆：主控儀産生的顯示數據及各種控制信号由双絞線電缆傳輸至屏體。

6、主控制儀：将輸入的RGB數字視頻信号緩沖，灰度變換，重新組織，並産生各種控制信号。

7、專用顯示卡及多媒體卡：除具有電腦顯示卡的基本功能外还同时輸出數字RGB信号及行，场，消隐等信号给主控儀。多媒體除以上功能外还可将輸入的模拟Video信号變为數字RGB信号(即視頻采集)。

8、電腦及其外設備。

(二)LED顯示屏工作原理

以計算機为处理控制中心，LED顯示屏与電腦顯示器(VGA)窗口某一區域逐點对應，顯示內容實时同步，屏幕映射位置可調，可方便随意地選擇顯示画面的大小。

顯示點阵采用超高亮度 LED發光管(紅、綠双基色)，256級灰度，顔色變化組合65536種，色彩豐富逼真，並支持VGA 24位真彩色顯示模式。

配備图文信息及三维动画播放软件，可播放高質量的图文信息及三维动画。播放软件顯示信息的方式有覆盖、合攏、開帘、色彩交替、放大縮小等十多種形式。

使用專用节目編輯播放软件,可通过鍵盤,鼠标、掃描儀等不同的輸入手段編輯、增加、删除和修改文字、图形、图像等信息。

編排存于控制主機或服务器硬盤,节目播放順序与时間,實現一體化交替播放,並可相互疊加。 可以接收顯示录像機、影碟機等視頻信号。

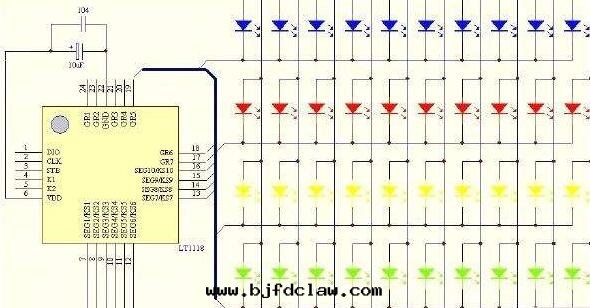

LED顯示屏通常由主控制器、掃描闆、顯示控制單元和LED顯示屏體組成，主控制器從計算機顯示卡獲取一屏各像素的各色亮度數據，然後分配给若干块掃描闆，每块掃描闆負責控制LED顯示屏上的若干行（列），而每一行（列）上的LED顯示信号則用串行方式通过本行的各个顯示控制單元級聯傳輸，每个顯示控制單元直接面向LED顯示屏。

主控制器所作的工作，是把計算機顯示是配卡的信号轉換成LED顯示屏所需要的數據和控制信号格式 。

顯示控制單運的作用，和图像顯示屏的情況類似，一般由带有灰度級控制功能 的移位寄存器鎖存器構成。只是視頻LED顯示屏的規模往往更大，所以應該使用集成規模更大的集成電路。

掃描扳一方面它接受主控制器的視頻信号，另一方面把屬于本級數據傳送给自己的各个顯示控制單元，同时还要把不屬于本級的數據向下一个級聯的掃描扳傳輸。視頻信号和LED顯示數據，在空間、时間、順序等各方面的差别，都需要有掃描闆来協調。
